Turbinas Francis

La turbina Francis es una turbina a reacción desarrollada en 1848 por James B. Francis un ingeniero inglés que se había trasladado a Estados Unidos.

Esta máquina se dice a reacción porque utiliza la diferencia de presión que existe entre la entrada y la salida del impulsor.

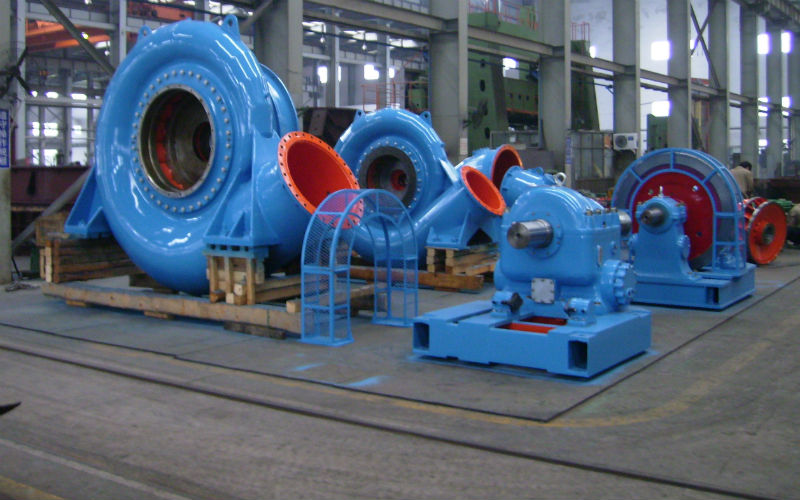

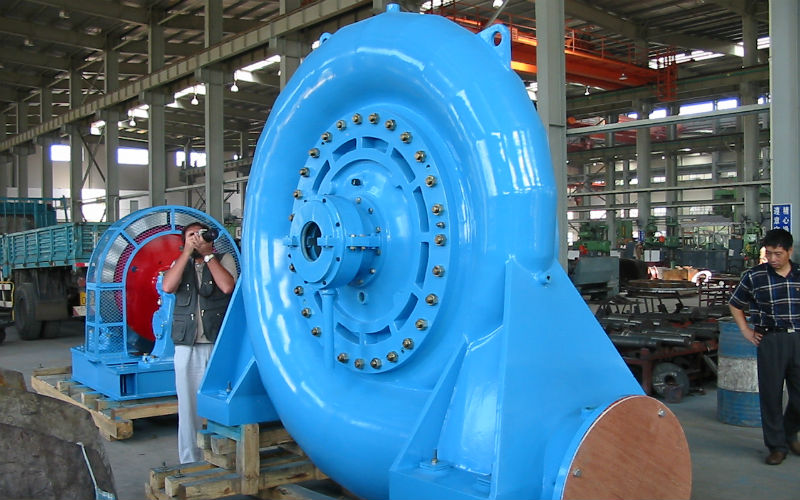

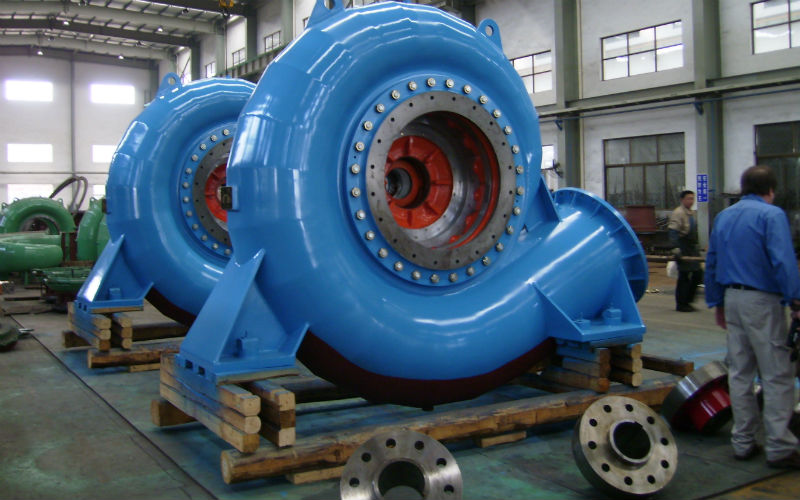

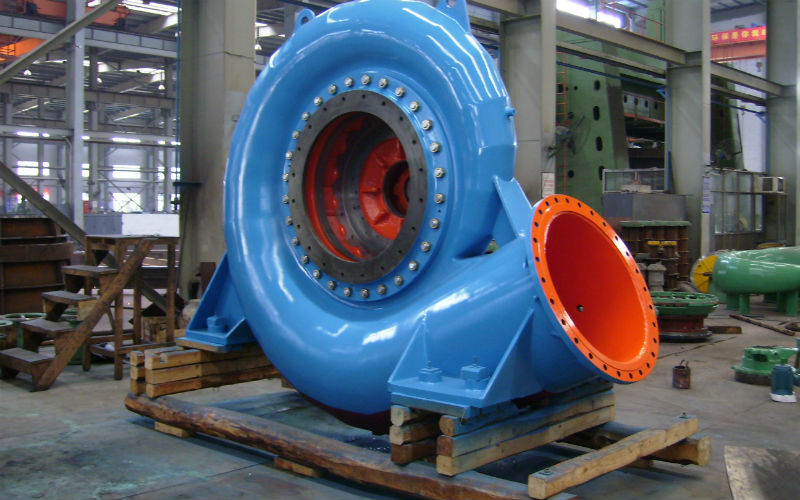

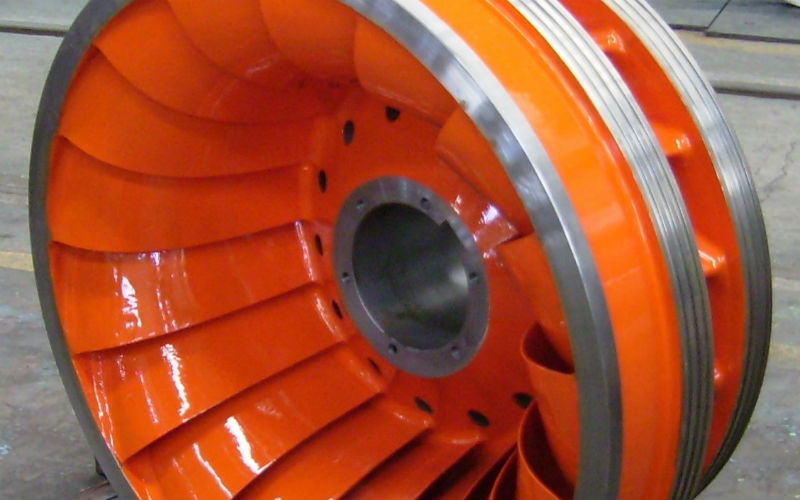

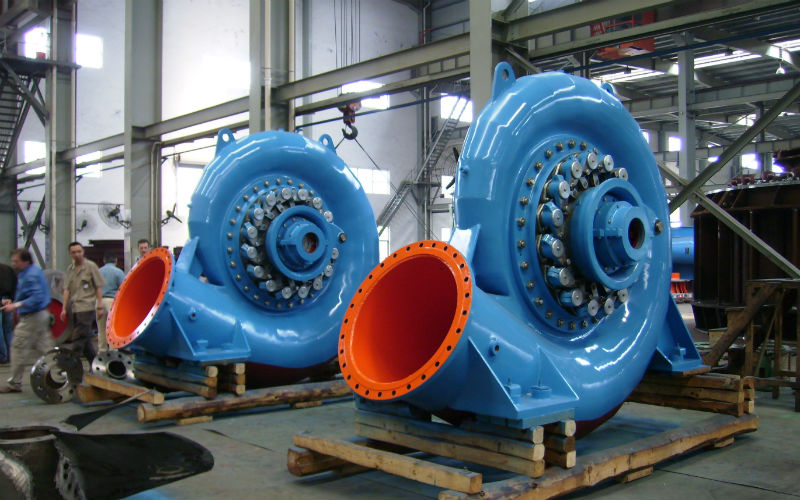

Es una turbina de flujo centrífugo: el agua llega al impulsor a través de un conducto en espiral o caracol que alimenta las paletas del distribuidor (las cuales llevan el flujo hacia las paletas del impulsor).

El caudal de desagüe es regulado por la abertura de las paletas del distribuidor, mientras las numerosas  paletas del impulsor son fijas.

Por este motivo las turbinas Francis son menos flexibles en comparación a las turbinas Pelton y Kaplan respecto a la diferencia de caudal, pero en compensación tienen un rendimiento máximo más elevado (hasta superiores al 92%).

En la salida del impulsor está instalado el difusor con sección gradualmente creciente que permite recuperar parte de la energía cinética y lleva el fluído al canal de desagüe.

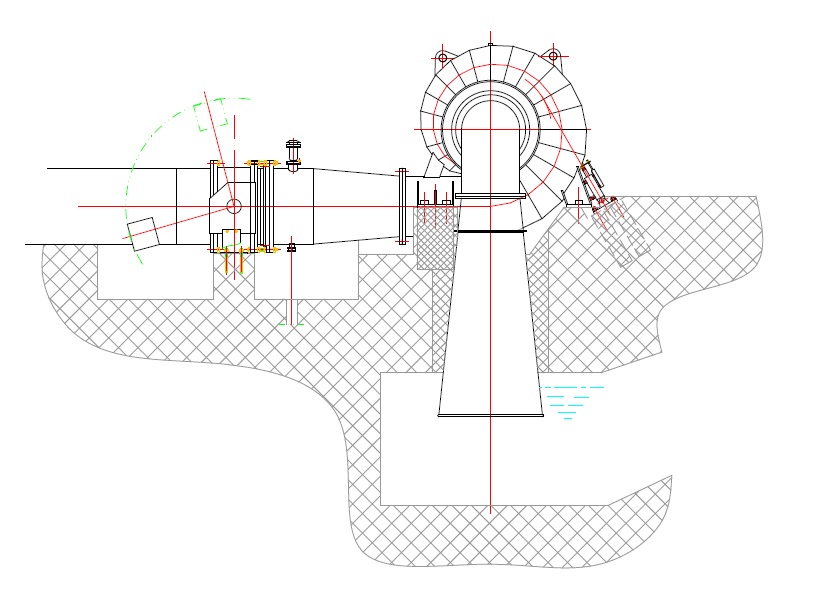

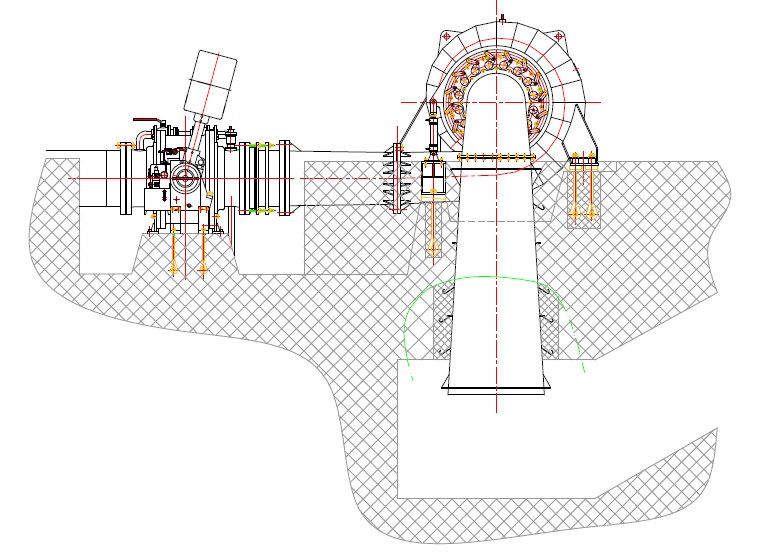

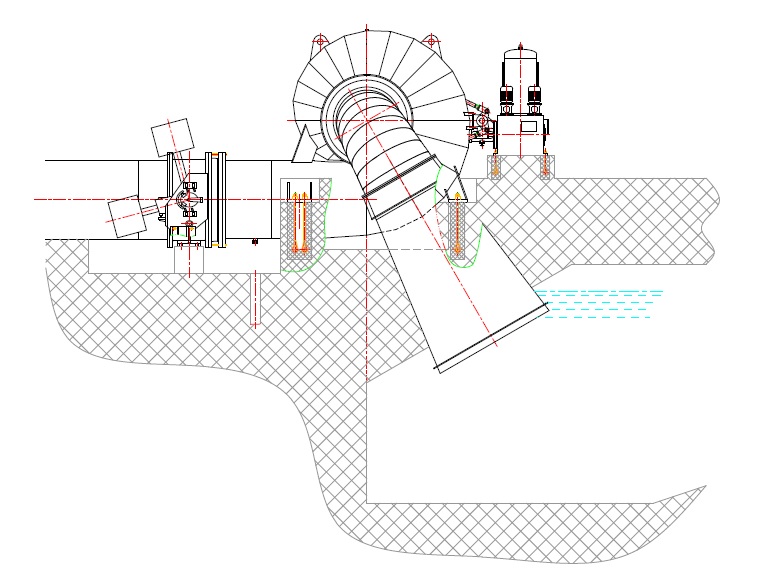

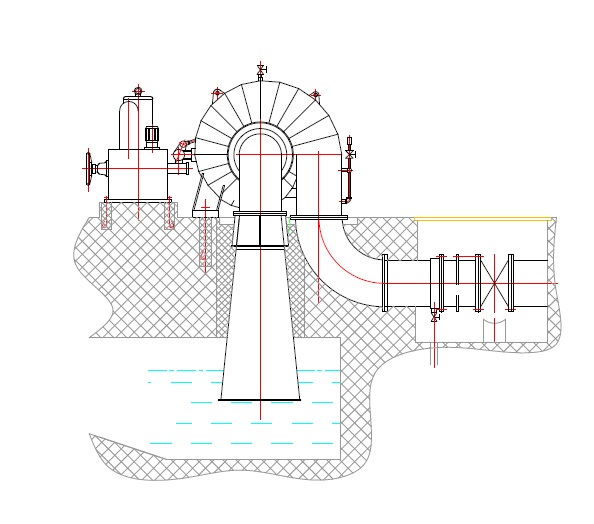

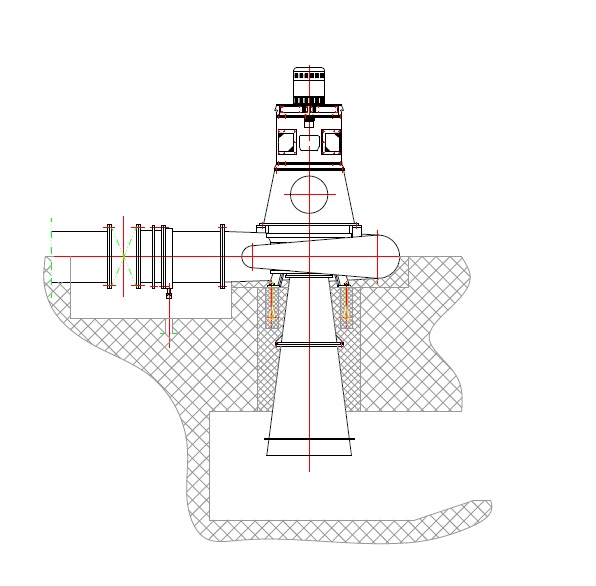

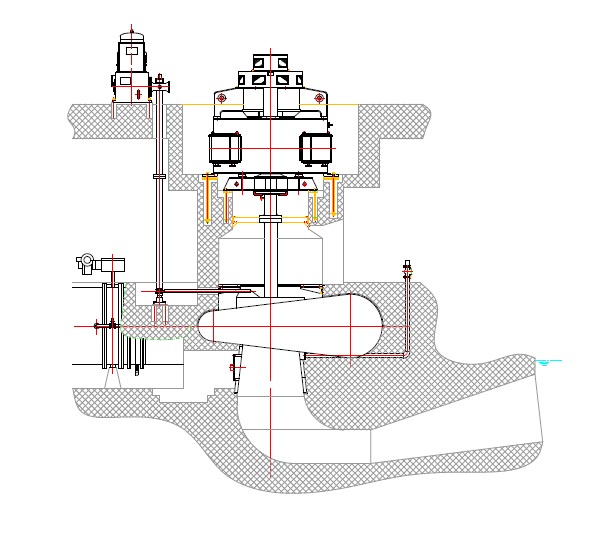

Nuestras turbinas Francis pueden ser instaladas en saltos de 20 a 300 metros y pueden ser de eje horizontal o vertical.
